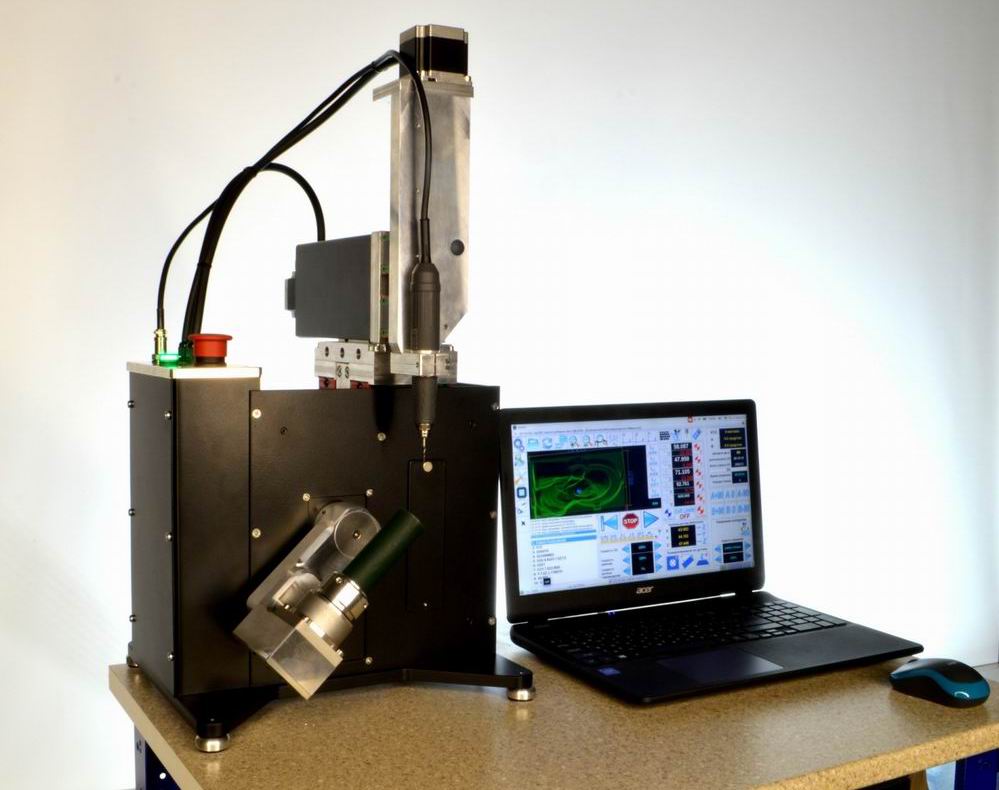

    Стриж-4 это пятиосевая версия популярной серии станков "Стриж".
   Станок оснащён прогрессивной системой программного управления myCNC и комплектуется электроникой управления шаговыми двигателями нового поколения Stepdrive-TI-5,  в основе которой - цифровые сигнальные процессоры (DSP). Применение DSP позволило реализовать ряд оригинальных решений и алгоритмов цифрового управления шаговыми двигателями: цифровые фильтры сигналов управления, динамически синтезируемый субмикрошаг, тонкая настройка цифровых параметров под используемые ШД для устранения точек резонанса, поддержание момента вращения на высоких оборотах.

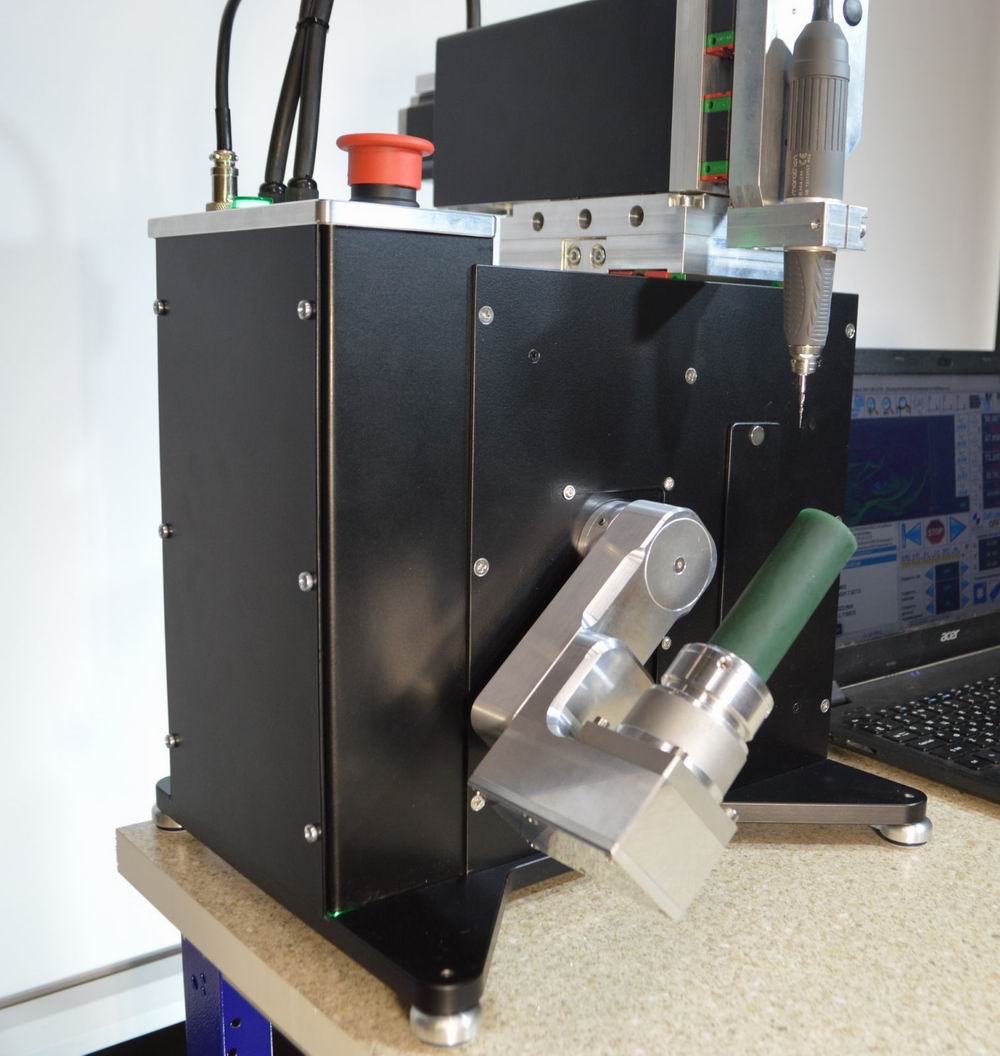

2 1
      Стриж-4 может комплектоваться различными типами шпинделей. Самые распространённые - Marathon (Корея) или Nakanishi (Япония), по выбору. Электроника управления шпинделями - оригинальное устройство Stepdrive-TI-M с цифровым сигнальным процессором (DSP) в качестве основы. Новая электроника позволяет использовать как щёточные, так и бесколлекторные моторы. DSP алгоритм, реализованный в устройстве, включил в себя как функции стабилизации оборотов шпинделя под нагрузкой, так и функции защиты мотора от перегрузки.

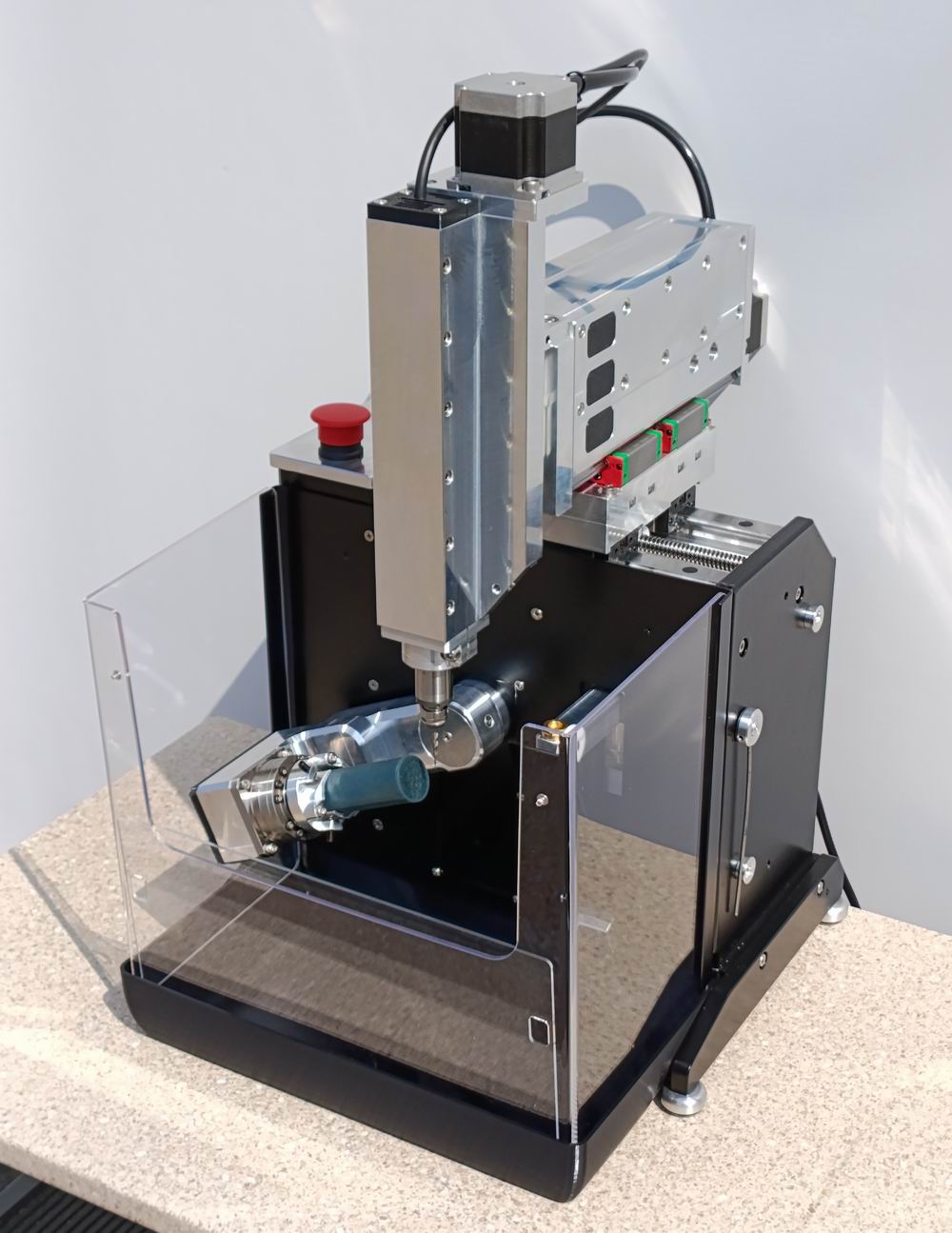

8 1

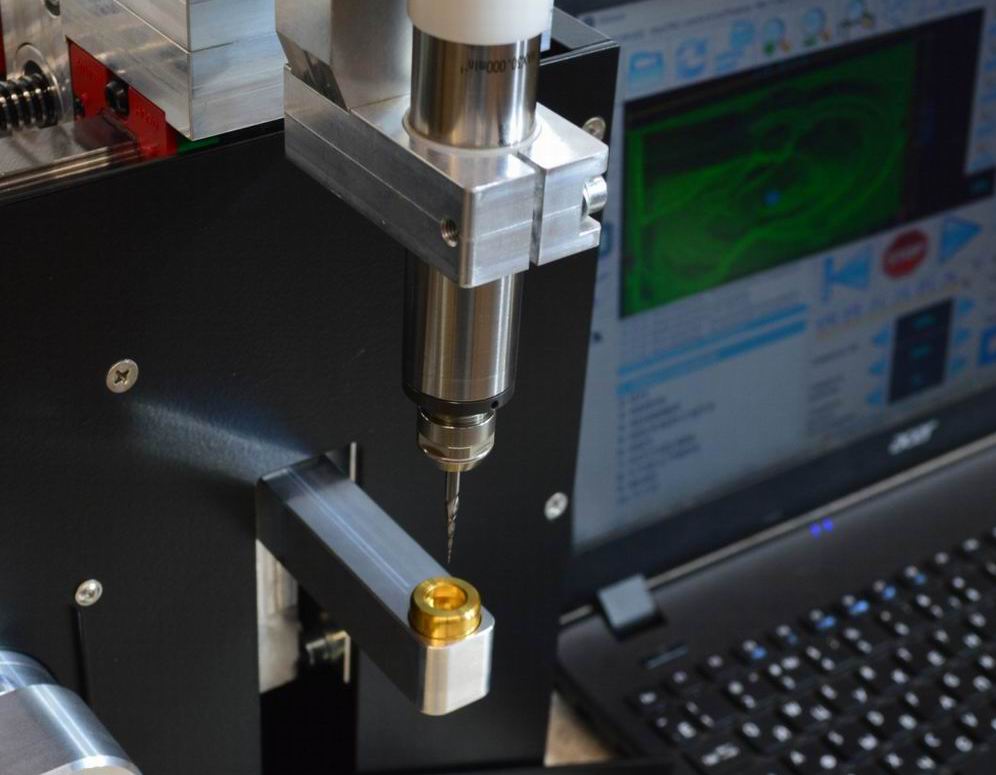

  Для точного базирования инструмента, Стриж-4 комплектуется встроенным контактным датчиком. Базирование осуществляется автоматически, с помощью кнопок управления на экране системы управления MyCNC. Для защиты от стружки, во время работы датчик скрывается в корпусе станка.
   Для базирования первой поворотной оси используется отдельный двухступенчатый датчик положения.
mycnc3

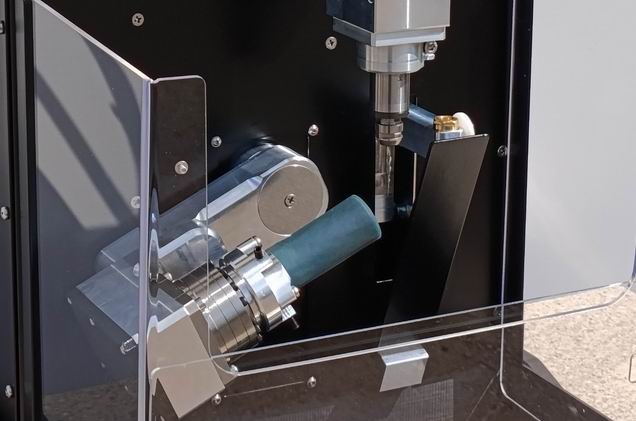

     В качестве поворотных осей используются компактные волновые (гармонические) редукторы.



  • В связи с постоянным совершенствованием станка "Стриж-4", возможны конструктивные изменения, не отражённые на этой странице.

Характеристики Стриж-4

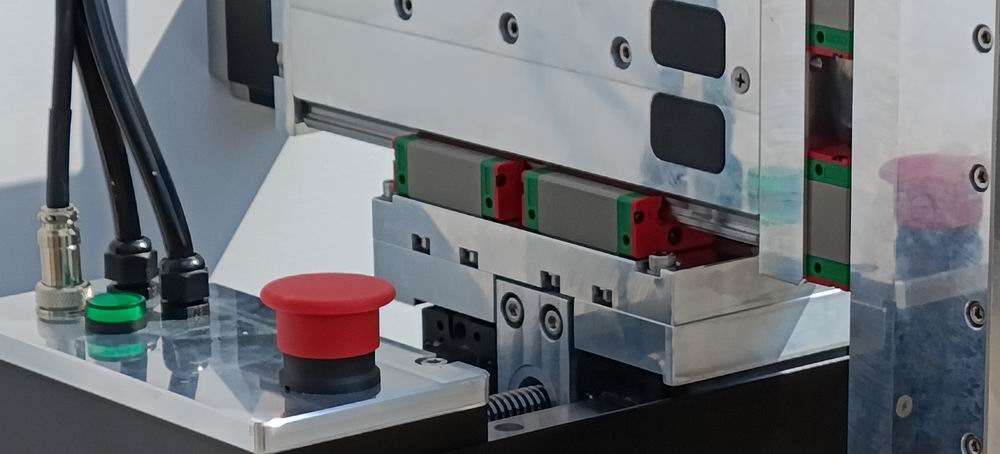

  • профильные рельсовые направляющие 20 мм и 15 мм
  • шаговые двигатели на всех осях
  • максимальные перемещения (X/Y/Z, мм) - 140/100/120
  • эффективный объём обработки (X/Y/Z, мм) - 120/100/100
  • максимальный диаметр обрабатываемый на второй поворотной оси, мм - 120
  • скорость линейная - до 3000 мм/мин (комфортная 1300 - 1600 мм/мин)
  • редукторы поворотных осей - волновые (гармонические)
  • скорость первой поворотной оси - до 60 градусов/сек
  • предельные углы срабатывания датчика ограничения первой поворотной оси от -160 до +160 градусов
  • скорость второй поворотной оси - до 160 градусов/сек
  • вращение второй поворотной оси без ограничений
  • шпиндель - Saeyang (Корея), бесколлекторный, до 30000 об/мин
  • возможно использование цанг 2,35 мм, 3 мм и 3,175 мм (по умолчанию комплектуются 3,175 мм (наибольший выбор инструмента))
  • электроника управления ШД: Stepdrive-TI-5
  • система управления: MyCNC состоящая из прогрессивного, аппаратного контроллера движения (встроен в станок) работающего по Ethernet соединению и программного обеспечения. Поставляется с ноутбуком или миникомпьютером, в зависимости от условий эксплуатации и пожеланий пользователя.
  • габариты станка: ширина 350 мм, глубина 350 мм (450 мм с учётом хода оси Y), высота 670 мм с учётом хода оси Z
  • минимальные установочные размеры (с учетом хода осей, Ш/Г/В) - 650/450/570
  • вес нетто - 28кг
  • габариты в транспортной упаковке (Д/Ш/В, мм) - 450/450/600
  • вес в транспортной упаковкой - 38 кг
