"Стриж-2М"

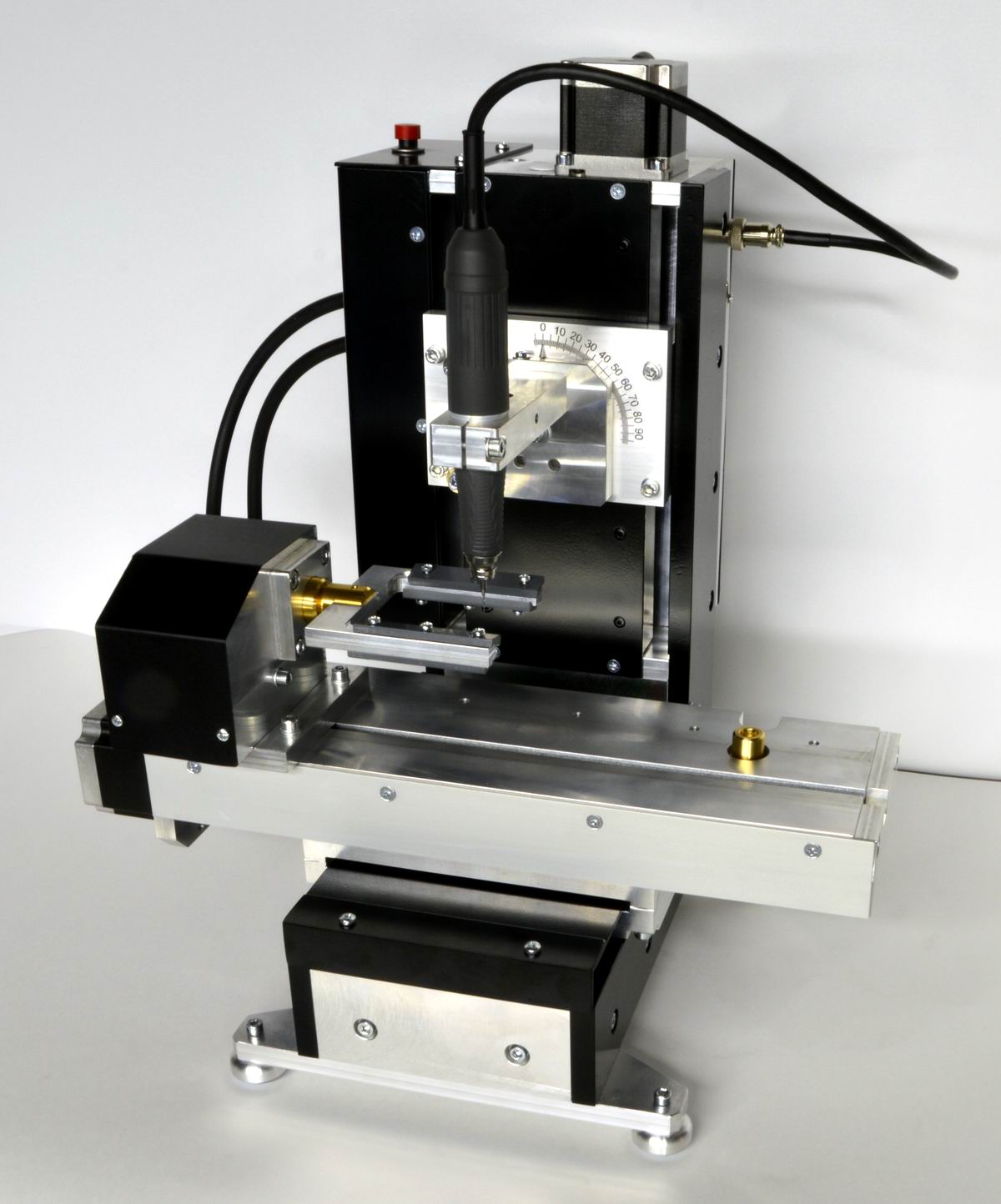

21 1
    Стриж-2М - новая, модифицированная версия популярной модели станков "Стриж". Эта версия станка производится с 2017 года и по праву заслужила высокую оценку пользователей. Станок предназначен для изготовления мастер-моделей из модельных материалов (воск, пластик), гравировки мягких сплавов и доработки готовых изделий. Обработка материала может производиться как в поворотной оси, так и на столе.
     Сохранив оригинальные, конструкторские решения, положительно показавшие себя в предшествующих версиях станка (Стриж и Стриж-2), Стриж-2М получил новую систему программного управления myCNC и электронику, отвечающую повышенным требованиям. Прогрессивная система управления myCNC показала высокую стабильность и открыла возможность использования новых стратегии обработки, которые ранее были недоступны. Корректный пересчет линейной скорости в угловую в зависимости от высоты инструмента, сделал доступным 3D обработку с непрерывным вращением поворотной оси.1-5
23

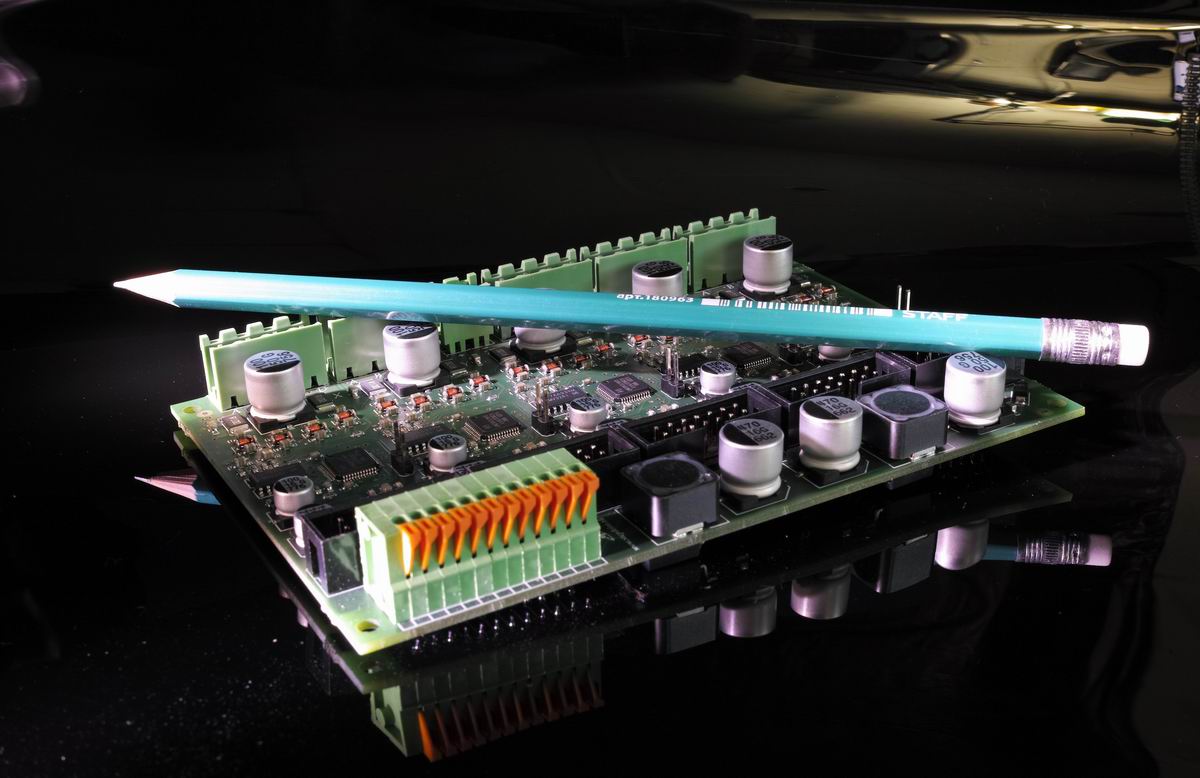

      Стриж-2М комплектуется электроникой управления шаговыми двигателями нового поколения Stepdrive-TI-5,  в основе которой - цифровые сигнальные процессоры (DSP). Применение DSP позволило реализовать ряд оригинальных решений и алгоритмов цифрового управления шаговыми двигателями: цифровые фильтры сигналов управления, динамически синтезируемый субмикрошаг, тонкая настройка цифровых параметров под используемые ШД для устранения точек резонанса, поддержание момента вращения на высоких оборотах. Совместный результат этих решений - замечательная тишина и плавность движения всех осей.
3-4-1

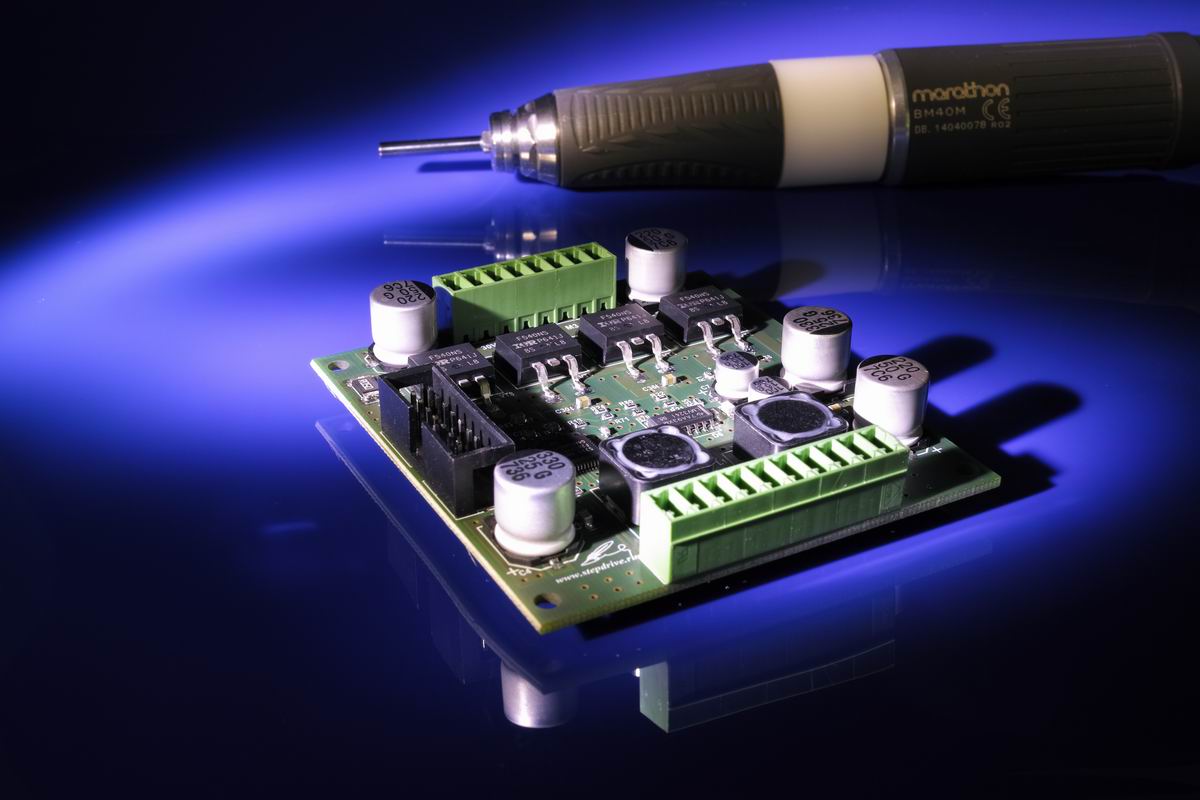

      Обновление коснулось и электроники управления шпинделем, её место заняло оригинальное устройство Stepdrive-TI-M. В котором также применён цифровой сигнальный процессор (DSP), как основа. Новая электроника, по прежнему, позволяет использовать как щёточные, так и бесколлекторные моторы. А так же, управлять двумя шпинделями попеременно, меняя режим работы по команде системы управления. Это позволяет устанавливать на Стриж-2М дополнительный, горизонтальный шпиндель (опция) для сокращения времени на промежуточные операции. DSP алгоритм, реализованный в устройстве, включил в себя как функции стабилизации оборотов шпинделя под нагрузкой, так и функции защиты мотора от перегрузки.
2

  Для точного базирования инструмента, Стриж-2М комплектуется контактным датчиком, встроенным в стол. Базирование осуществляется автоматически, с помощью кнопок управления на экране системы управления MyCNC. Для защиты от стружки, во время работы датчик закрывается колпачком. Для крепления заготовки на столе, можно использовать Т-образный паз с закладными гайками в комплекте.

mycnc3

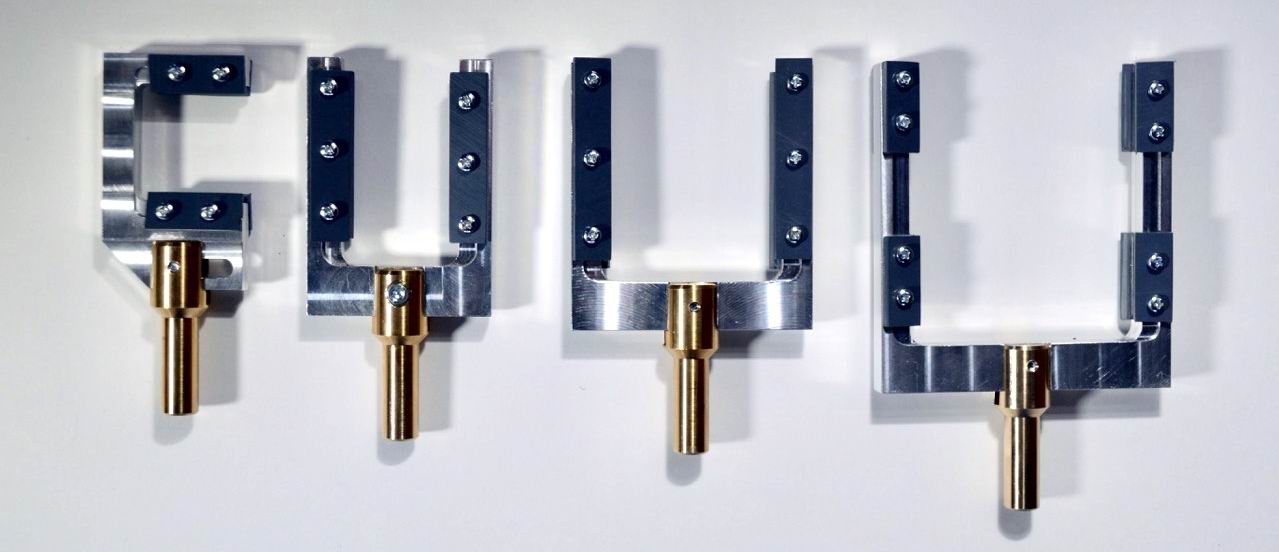

     Безлюфтовая поворотная ось Стриж-2М с редукцией 1:72 не требует обслуживания в течении длительного времени. В качестве оснастки для поворотной оси, предлагается оправка для колец, оправка для цилиндров и 4 типа рамок: три прямоугольные разного размера и одна С-образная (для 3-х сторонней обработки).

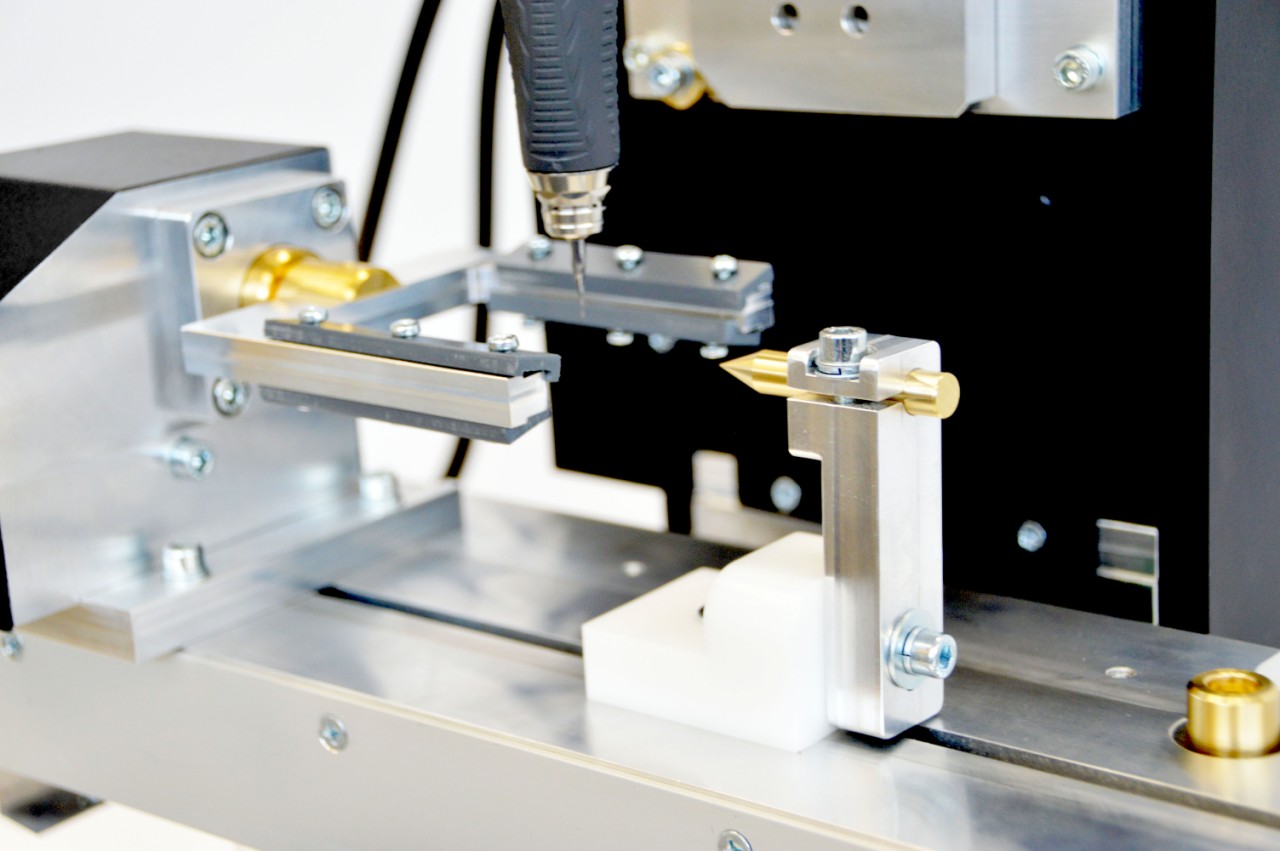

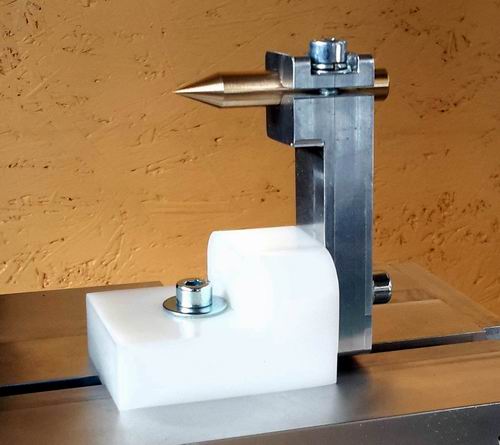

     Возможна комплектация задней бабкой.



  • В связи с постоянным совершенствованием станка "Стриж-2М", возможны конструктивные изменения, не отражённые на этой странице.

6 2

Характеристики Стриж-2М

  • профильные рельсовые направляющие 20мм
  • шаговые двигатели на всех осях
  • стандартная область область обработки (X/Y/Z, мм) - 200/80/140
  • увеличеный ход оси Y, область обработки (X/Y/Z, мм) - 200/140/140
  • разрешение линейных осей - 0,001 мм
  • скорость линейная - до 3 м/мин (комфортная 1,3 - 1,5 м/мин)
  • редуктор поворотной оси - 1:72, безлюфтовый, червячный
  • минимальный шаг поворотной оси - 0.003 градуса
  • скорость поворотной оси - до 120 градусов/с (20 об/мин)
  • шпиндель - Saeyang (Корея), бесколлекторный, до 30000 об/мин
  • эконом вариант шпинделя - Saeyang (Корея), коллекторный до 30000 об/мин
  • возможно использование цанг 2,35 мм, 3 мм и 3,175 мм (по умолчанию комплектуются 3,175 мм (наибольший выбор инструмента))
  • электроника управления ШД: Stepdrive-TI-5
  • система управления: MyCNC состоящая из прогрессивного, аппаратного контроллера движения (встроен в станок) работающего по Ethernet соединению и программного обеспечения. Поставляется с ноутбуком или миникомпьютером, в зависимости от условий эксплуатации и пожеланий пользователя.
  • габариты станка (ширина/глубина/высота, мм) - 420/420/490
  • минимальные установочные размеры (с учетом хода осей, Ш/Г/В) - 650/450/570
  • вес нетто - 26кг
  • габариты в транспортной упаковке (Д/Ш/В, мм) - 450/450/550
  • вес в транспортной упаковкой - 34 кг

Комплектация Стриж-2М и цены

  • базовый комплект - станок 4-х осевой, налаженный, отъюстированный (без шпинделя, компьютера и оснастки)
  • стандартная область обработки (X/Y/Z, мм) - 200/80/140 - 213 000 руб.
  • увеличеная область обработки (X/Y/Z, мм) - 200/140/140 - 233 000 руб.
  • шпиндель    коллекторный - 6 000 руб.
  • шпиндель бесколлекторный - 26 000 руб.
  • дополнительный коллекторный, горизонтальный шпиндель (только в комплектации с главным БК шпинделем) - 10 000 руб.
  • ноутбук с системой управления - 18 000 руб.
  • миникомпьютер с системой управления - 16 000 руб.
  • рамка для пластин шириной 37 мм - 1 500 руб.
  • рамка для пластин шириной 60 мм - 1 500 руб.
  • рамка для пластин 80 мм - 2 000 руб.
  • рамка для 3-х сторонней обработки 37 мм - 1 500 руб.

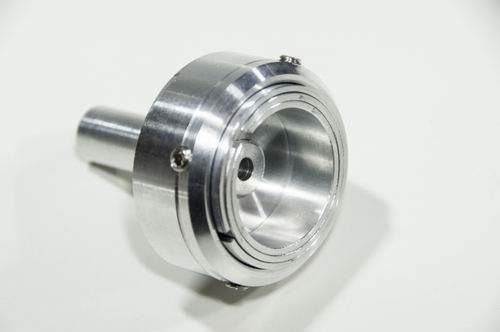

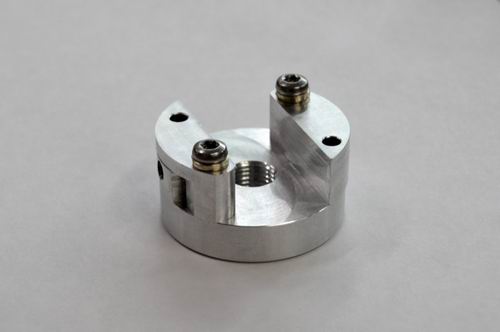

  • оправка для колец с посадкой на цилиндр 6 мм - 1 000 руб.
  • оправка для цилиндров 27 мм или 33 мм - 1 500 руб.
  • задняя бабка - 2 000 руб.
